笔记本如何与电脑相连，没有网络的情况下

yh027

这样可以不用买移动硬盘了，呵呵，听说是有数据线可以，谢谢了

sex5678

拿网线捅就是了

fancylemon

学习了！！～～

wasjz

2008-5-6 19:47

局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。网线常用的有：双绞线、同轴电缆、光纤等。双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（ＳＴＰ）和非屏蔽双绞线（ＵＴＰ）。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（ＵＴＰ-
Unshielded Twisted pair） 作为布线的传输介质来组网。
　　 ＵＴＰ网线由一定长度的双绞线和ＲＪ４５水晶头组成。
双绞线由８很不同颜色的线分成４对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。在ＥＩＡ／ＴＩＡ－５６８标准中，将双绞线按电气特性区分为：
三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上的。
　　 做好的网线要将ＲＪ４５水晶头接入网卡或ＨＵＢ等网络设备的ＲＪ４５插座内。相应地ＲＪ４５插头座也区分为三类或五类电气特性。ＲＪ４５水晶头由金属片和塑料构成，制作网线所需要的ＲＪ一４５水晶接头前端有８个凹僧，简称“ＳＥ”（Position，位置）。
　　 凹槽内的金属触点共有 ８个，简称“8Ｃ”（ Contact，触点），因此业界对此有“8Ｐ8Ｃ”的别称。特别需要注意的是ＲＪ４５水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是１～８，序号对于网络连线菲常重要，不能搞错。
　　 双绞线的最大传输距离为 １００ｍ。如果要加大传输距离，在两段双绞线之间可安装中继器，最多可安装４个中继器。如安装４个中继器连接５个网段，则最大传输距离可达５００ｍ。
　　 ＥＩＡ／ＴＩＡ的布线标准中规定了两种双绞线的线序５６８Ａ与５６８Ｂ。
　　
标准５６８Ａ：
绿白——１，绿——２，橙白——３，蓝——４，蓝白——５，橙——６，棕白——７，棕——８

标准５６８Ｂ：
橙白——１，橙——２，绿白——３，蓝——４，蓝白——５， 绿——６，棕白——７，棕——８

　　 为了保持最佳的兼容性，普遍采用ＥＩＡ／ＴＩＡ ５６８Ｂ标准来制作网线。在整个网络布线中应用一种布线方式，但两端都有ＲＪ－４５插口的网络连线无论是采用５６８Ａ标准，还是５６８Ｂ标准，在网络中都是可行的。双绞线的顺序与ＲＪ４５头的引脚序号—一对应。 １０Ｍ以太网的网线使用 １、２、３、６编号的芯线传递数据，而 １００Ｍ网卡需要使用四对线。由于１０Ｍ网卡能够使用按 １００Ｍ方式制作的网线；而且双绞线又提供有四对线，因而即使使用 １０Ｍ网卡，一般也按 １００Ｍ方式制作网线。
　　 标准中要求１、２、３、６、４、５、７、８线必须是双绞。这是因为，在数据的传输中，为了减少和抑制外界的干扰，发送和接收的数据均以差分方式传输，即每一对线互相扭在一起传输一路差分信
号（这也是双绞线名称的由来）。
　　 所谓的差分信号是指一根线以正电平方式传输信号，另外一根线
以负电平方式传输同一信号，当线路中出现干扰信号时，其对两根线的影响是相同的，因而在接收端还原差分信号时就可以屏蔽掉该干扰信号（可以理解为差分的两路信号执行减运算）。从双绞线抑制干扰的原理可以看出，每对线进行双绞的目的是为了抑制干扰信号，提高传输质量；因而我们在制作双绞线的接头时，一定不要将传输差分信号的一对线分开，否则将大大影响网络的传输质量。
　　 下面介绍几种应用环境下双绞线的制作方法。
ＭＤＩ表示此口是级连口，而ＭＤＩ－Ｘ时表示此口是普通口。
１．以太网网卡和 ＨＵＢ之间连接：
　　 ＰＣ等网络设备连接到ＨＵＢ时，用的网线为直通线，双绞线的两头连线要—一对应，此时，ＨＵＢ为ＭＤＩＸ口，ＰＣ为ＭＤＩ口。 １０Ｍbps网线只要双绞线两端—一对应即可，不必考虑不同颜色的线的排序，而如果使用 １００Ｍ速率相连的话，则必须严格按照ＥＩＡ／ＴＩＡ５６８Ａ或５６８Ｂ布线标准制作，连线参考如下。


name pin cablecolor pin name
TX 1 白桔 1 TX
TX- 2 桔 2 TX-
RX 3 白绿 3 RX
4 兰 4
5 白兰 5
RX- 6 绿 6 RX-
7 白棕 7
8 棕 8


２．ＨＵＢ之间连接，或两台计算机直连：
　　 在进行ＨＵＢ间级连时，应把级连口控制开关放在ＭＤＩ（ＵＰｌｉｎｋ）上，同时用直通线相连。如果ＨＵＢ没有专用级连口，或者无法使用级连口，必须使用ＭＤＩ—Ｘ口级连，这时，我们可用交叉线来达到目的，连线参考如下。

name nic1 nic2 name
TX 1 3 RX
TX- 2 6 RX-
RX 3 1 TX
RX- 6 2 TX-


３．１００Ｍ　ＨＵＢ之间连接，或两台计算机直连：
　　 我们也应该知道，级连ＨＵＢ间的网线长度不应超过１００ｍ，ＨＵＢ的级连不应超过４级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。另外交叉网线也可用于两台微机直连，连线参考下表。

name pin pin name
TX_D1 1 3 RX_D2
TX_D1- 2 6 RX_D2-
RX_D2 3 1 TX_D1
RX_D2- 4 2 TX_D1-
BI_D3 5 7 BI_D4
BI_D3- 6 8 BI_D4-
BI_D4 7 4 BI_D3
BI_D4- 8 5 BI_D3-


　　最后须对线路进行通断测试，用电缆测试仪测试时，个个绿灯都应依次闪烁。软件调试最常用的办法就是采用Ｗｉｎｄｏｗｓ９５、 Ｗｉｎｄｏｗｓ ９８自带的Ｐｉｎg命令。如果工作站得到服务器的响应则表明线路正常和网络协议安装正常，而这正是网络应用软件能正常工作的基础。

rainyelf

交叉线和直通线是两种不同的双绞线类型。

交叉线的线序是从左边起：橙白-橙-绿白-蓝-蓝白-绿-棕白-棕。另一端线序为 绿白- 绿- 橙白--蓝--蓝白---橙--棕白--棕

交叉线:crossing-line

直通线:parallel line

另外补充点~
网线:cable

根据网线两端连接网络设备的不同,网线又分为直通线(平行线)和交叉线两种。交叉线（也称作反绞线）,直通线(也称作平行线).

交叉线用来两台计算机通过网线直接连接或者两个Hub 和 uplink口相连

对等线两端的网线序相同！用来连接电脑和交换机和交换机之间的连接

rainyelf

交叉法。。

mickeylm

做一根交互线就可以了，一头568B，一头568A的。再把2台机器的ip设置为同一网段的。

lliux

LS的图很详细了，不过现在的千兆网卡好像会自适应的。

domingo

图解：RJ45水晶头网线的做法 十分经典
驳线钳(用于接驳水晶头)（必备）

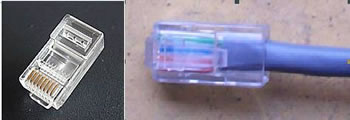

水晶头接法:

关于双绞线的色标和排列方法是有统一的国际标准严格规定的，现在常用的是TIA/EIA568B。在打线时应使用如下的顺序：(TIA/EIA568B)

1->橙白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头

2->橙

3->绿白rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头

4->蓝rj45水晶头,RJ45头,水晶头,网络接头,RJ45,布线接头

5->蓝白

6->绿

7->棕白

8->棕

而且，使用电缆两头一对一的连接方式， 会使一组信号（负电压信号）通过不绞合在一起的两根芯线传输，造成极大的近端串扰（NEXT-> Near-end-crosstalk）所以应按照国际标准打线！！

下载 (5.51 KB)

2008-6-7 09:51

局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线(UTP—Unshielded Twisted Pair)作为布线的传输介质来组网。

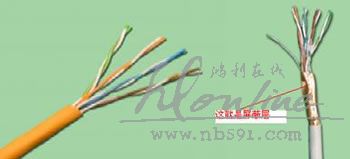

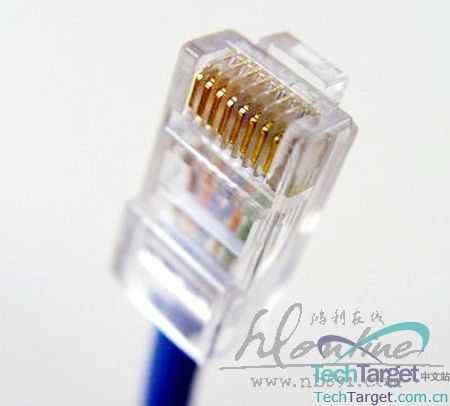

网线由一定距离长的双绞线与RJ45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。在EIA/TIA-568A标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在LAN中常用作为10Mbps以太网的数据与话音传输，符合IEEE802.3 10Base-T的标准。第五类双绞线目前占有最大的LAN市场，最高速率可达100Mbps，符合IEEE802.3 100Base-T的标准。做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。相应地RJ45插头座也区分为三类或五类电气特性。RJ45水晶头由金属片和塑料构成,非凡需要注重的是引脚序号,当金属片面对我们的时候从左至右引脚序号是1-8, 这序号做网络联线时非常重要,不能搞错。双绞线的最大传输距离为100米。

EIA/TIA的布线标准中规定了两种双绞线的线序568A与568B。

标准568A：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；

标准568B：绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。

在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B， 在网络中都是通用的。双绞线的顺序与RJ45头的引脚序号--对应。10M以太网的网线使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如,我们可同时用其中一对绞线来实现语音通讯。

100BASE-T4 RJ-45对双绞线的规定如下：

1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。
下面介绍几种应用环境下双绞线的制作方法。
MDI表示此口是级连口，而MDI-X时表示此口是普通口。
1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线要一一对应，此时，HUB为MDI-X口，PC为MDI口。10Mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而假如使用100M速率相连的话，则必须严格按照EIA/TIA 568A或568B布线标准制作。
2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。假如HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。可按如下色谱制作：
A端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；
B端：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。
同时，我们也应该知道，级连HUB间的网线长度不应超过100米, HUB的级连不应超过4级。因交叉线较少用到，故应做非凡标记，以免日后误作直通线用，造成线路故障。另外交叉网线也可用在两台微机直连。
最后须对线路进行通断测试, 用RJ-45测线仪测试时，4个绿灯都应依次闪烁。软件调试最常用的办法, 就是用Windows95、 Windows 98自带的Ping 命令。 假如工作站得到服务器的响应则表明线路正常和网络协议安装正常, 而这是网络应用软件能正常工作的基础。

下载 (5.67 KB)

2008-6-7 09:51

[ 本帖最后由 domingo 于 2008-6-7 09:54 编辑 ]

bennyxia

忘记说明一点，必须要用到夹线钳（做网线和电话线的专用工具）
