ＩＢＭ－Ｔ４Ｘ机器升级内存详解（图文）

本机为ＩＢＭ－Ｔ４３－１ＢＨ有原来２５６升级为１Ｇ双根内存．本教程适合所有ＩＢＭ　Ｔ系列


要想换键盘下的那根内存必须拆了键盘　机器后面３号螺丝是锁键盘的螺丝



一共四个锁键盘的３号螺丝　图片中为螺丝的位置　



将４个３号螺丝拆下　



拆下后的螺钉

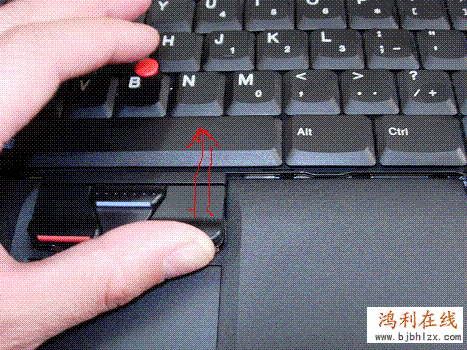

将机器反过来　打开　稍微用力向箭头方向推键盘　注意不要用太大力



用螺丝刀稍微用力向箭头方向推键盘　不要太用力　如果推不动说明锁键盘的螺丝没拆对　请检查



掀开键盘　

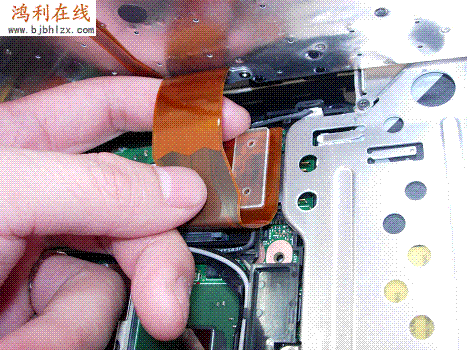

找到键盘排线

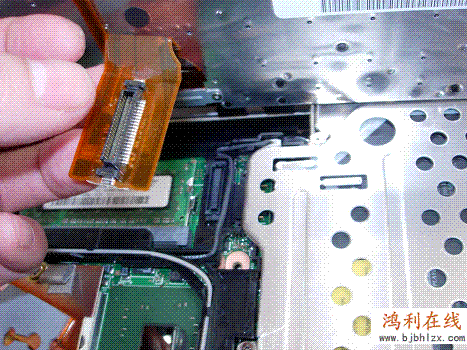

将键盘排线取下

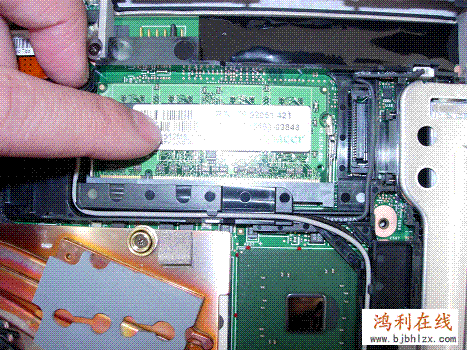

取下原来ＩＢＭ的２５６内存



装上５１２内存



装上键盘以后机器后面另外内存插槽的螺丝

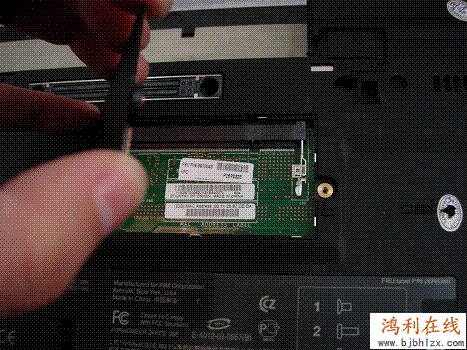

打开另外一个内存插槽并装上内存



最后将键盘４个３号螺丝还有机器后面的插槽螺丝上好　完毕！


收藏 分享

水心蓝

Rank: 8Rank: 8
2#
发表于 2005-4-25 14:39 | 只看该作者
好帖
加好手;P

TOP

hwdqnmxsc

Rank: 4
3#
发表于 2005-4-25 15:55 | 只看该作者
Originally posted by 水心蓝 at 2005-4-25 14:39
好帖
加好手;P

贴好手更好!

TOP

lliux

Rank: 6Rank: 6
4#
发表于 2005-5-19 15:52 | 只看该作者
一目了然，图文并茂，专业啊！

TOP

菜鸟初级

Rank: 4
5#
发表于 2005-5-22 14:42 | 只看该作者
好，图文并茂，顶啊

TOP

菜鸟初级

Rank: 4
6#
发表于 2005-5-22 14:43 | 只看该作者
有没有换硬盘的演示啊

TOP

菜鸟初级

Rank: 4
7#
发表于 2005-5-22 14:43 | 只看该作者
还有换其他部件的演示的，强烈要求中

TOP

Ayuan

Rank: 3Rank: 3
8#
发表于 2005-5-27 15:21 | 只看该作者
非常感谢。

TOP

dv2d4admin

Rank: 9Rank: 9Rank: 9
9#
发表于 2005-5-27 15:49 | 只看该作者
Originally posted by 菜鸟初级 at 2005-5-22 14:43
还有换其他部件的演示的，强烈要求中

好 没问题 只不过操作的时候总是忘记

到时候总结完了 来个动手教程集锦

TOP

Ghost1911

Rank: 4
10#
发表于 2005-5-29 18:50 | 只看该作者
自己拆机,香港还给保修吗?
