IBM-T4X机器升级内存详解(图文)

 关闭 [复制链接]
发表于 2005-4-25 13:18:59 | 显示全部楼层 |阅读模式
本机为IBM-T43-1BH有原来256升级为1G双根内存.本教程适合所有IBM T系列

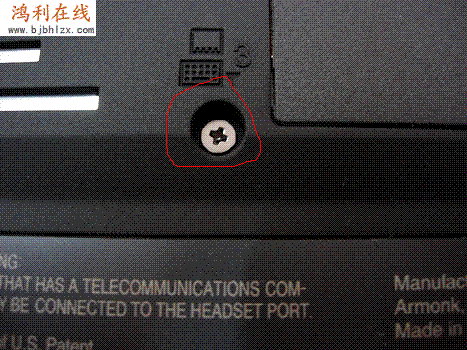

要想换键盘下的那根内存必须拆了键盘 机器后面3号螺丝是锁键盘的螺丝

要想换键盘下的那根内存必须拆了键盘 机器后面3号螺丝是锁键盘的螺丝

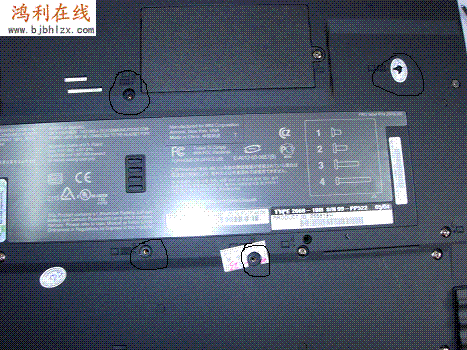

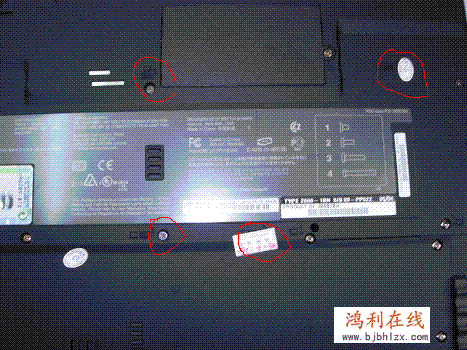

一共四个锁键盘的3号螺丝 图片中为螺丝的位置

一共四个锁键盘的3号螺丝 图片中为螺丝的位置

将4个3号螺丝拆下

将4个3号螺丝拆下

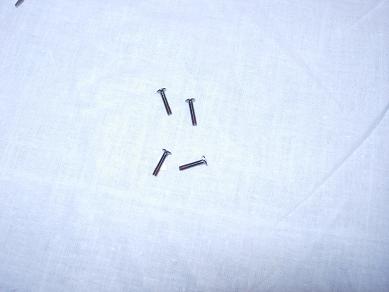

拆下后的螺钉

拆下后的螺钉

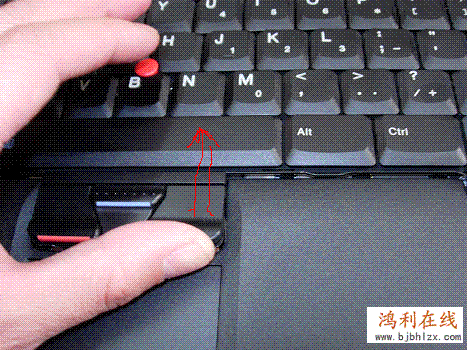

将机器反过来 打开 稍微用力向箭头方向推键盘 注意不要用太大力

将机器反过来 打开 稍微用力向箭头方向推键盘 注意不要用太大力

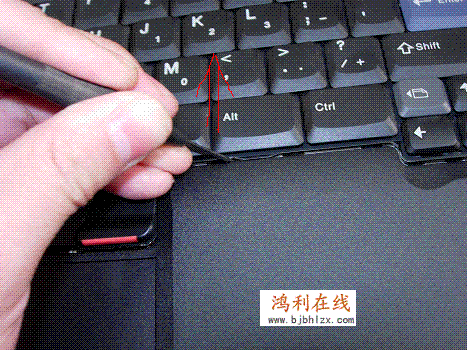

用螺丝刀稍微用力向箭头方向推键盘 不要太用力 如果推不动说明锁键盘的螺丝没拆对 请检查

用螺丝刀稍微用力向箭头方向推键盘 不要太用力 如果推不动说明锁键盘的螺丝没拆对 请检查

掀开键盘

掀开键盘

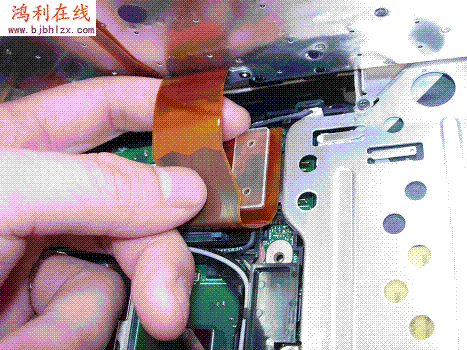

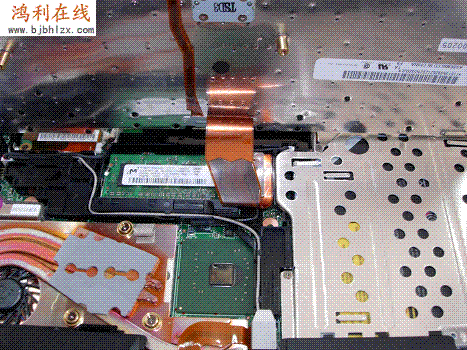

找到键盘排线

找到键盘排线

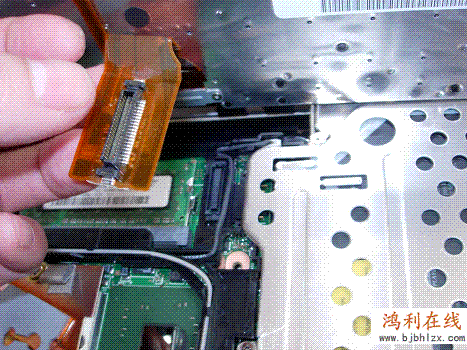

将键盘排线取下

将键盘排线取下

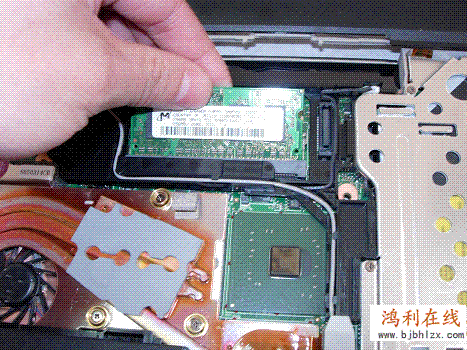

取下原来IBM的256内存

取下原来IBM的256内存

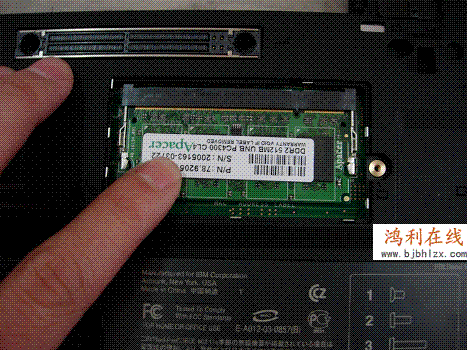

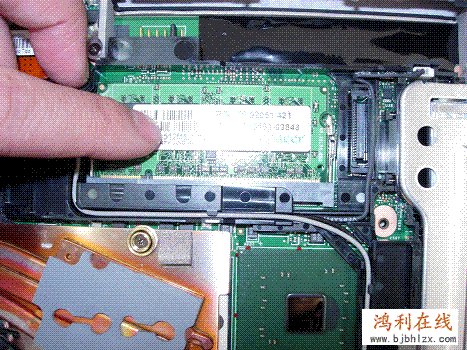

装上512内存

装上512内存

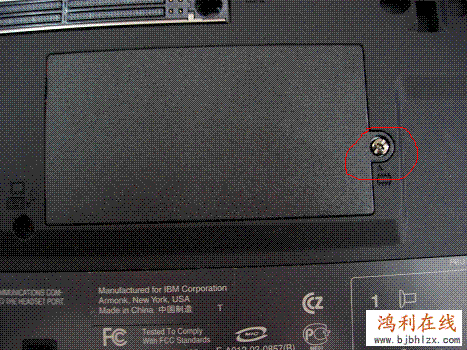

装上键盘以后机器后面另外内存插槽的螺丝

装上键盘以后机器后面另外内存插槽的螺丝

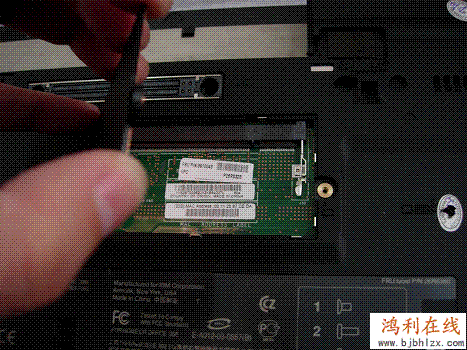

打开另外一个内存插槽并装上内存

打开另外一个内存插槽并装上内存

最后将键盘4个3号螺丝还有机器后面的插槽螺丝上好 完毕!

最后将键盘4个3号螺丝还有机器后面的插槽螺丝上好 完毕!
发表于 2005-4-25 14:39:46 | 显示全部楼层
好帖
加好手;P
发表于 2005-4-25 15:55:11 | 显示全部楼层
Originally posted by 水心蓝 at 2005-4-25 14:39
好帖
加好手;P

贴好手更好!
发表于 2005-5-19 15:52:58 | 显示全部楼层
一目了然,图文并茂,专业啊!
发表于 2005-5-22 14:42:45 | 显示全部楼层
好,图文并茂,顶啊
发表于 2005-5-22 14:43:12 | 显示全部楼层
有没有换硬盘的演示啊
发表于 2005-5-22 14:43:40 | 显示全部楼层
还有换其他部件的演示的,强烈要求中
发表于 2005-5-27 15:21:29 | 显示全部楼层
非常感谢。
 楼主| 发表于 2005-5-27 15:49:26 | 显示全部楼层
Originally posted by 菜鸟初级 at 2005-5-22 14:43
还有换其他部件的演示的,强烈要求中

好 没问题 只不过操作的时候总是忘记

到时候总结完了 来个动手教程集锦
发表于 2005-5-29 18:50:30 | 显示全部楼层
自己拆机,香港还给保修吗?
